Trabajo práctico 6: Restador.

Objetivos:
Implementar mediante un restador un adaptador de escala en corriente continua.
Informar adecuadamente la actividad desarrollada en este trabajo práctico.


Dicho circuito resta las señales de entrada y el resultado se amplifica con la ganancia. También hay que destacar que un amplificador operacional en esta configuración posee una Rs muy baja.


La actividad nos presenta un transductor de temperatura (simulado) que produce la siguiente respuesta en tensión:



La idea del proyecto es ajustar esa variación a:

Vo(30ºC)=0v
Vo(40ºC)=5v

De esta manera ampliamos la resolución y mejoramos la exactitud. En otras palabras, contamos con más valores intermedios.

En la imagen del circuito faltan valores de algunas resistencias, tuvimos que calcularlos. Lo logramos gracias a esta ecuación:



Primero calculamos que Vref es 1v; porque cuando Vo debe ser 0, Vc es igual a 1v. Por lo tanto, siendo Vref=1v, Vc-Vref=0, y por ende el producto da también 0v a la salida.
Teniendo Vref como dato, le damos un valor a Rf y calculamos la resistencia restante R1. Elegimos Rf=1k.



Ajustamos Vc=1v.



Regulamos R3 para lograr Vo=0v.



Luego ajustamos Vc=3v.



Y regulamos Rf para lograr Vo=5v.



La gráfica para Vo en función de la temperatura es la siguiente:

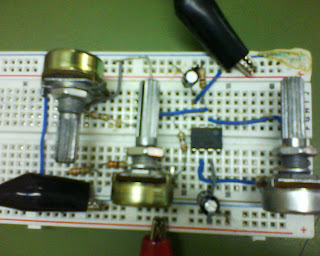

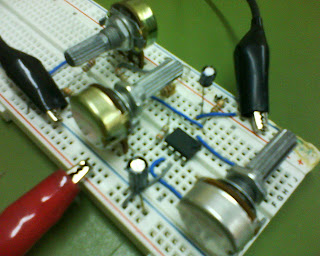

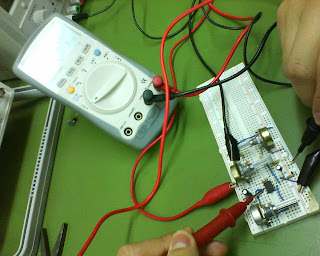

Imágenes del circuito:
